Transparent värmefolie från Bopla för krävande utomhusmiljöer
Transparent värmefolie från Bopla
Transparent värmefolie från Bopla GmbH är utvecklad för krävande utomhusmiljöer, extrema väderförhållanden och stora temperaturvariationer. I applikationer med optiska kameror och sensorer krävs tillförlitlig funktion även vid regn, snö, hög luftfuktighet och snabba temperaturväxlingar. För att säkerställa full drift måste kamerans synfält hållas helt fritt från kondens, imma och is – även små störningar kan påverka prestandan och innebära allvarliga säkerhetsrisker.
Lösningen: transparent värmefolie

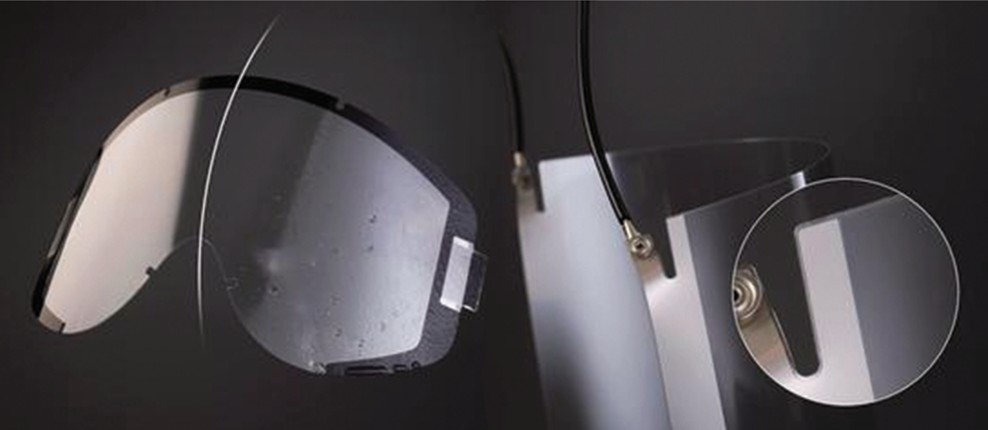

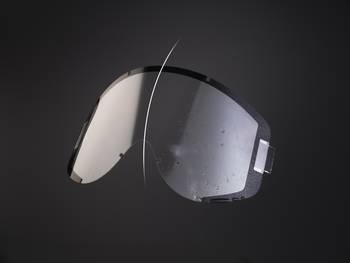

Boplas transparenta värmefolie skapar ett effektivt och i stort sett osynligt värmelager som skyddar linser och sensorernas synfält mot yttre miljöpåverkan. Den förhindrar isbildning, imma och fukt, och säkerställer maximal optisk klarhet och transparens i alla situationer. Med transparent värmefolie från Bopla bibehåller kameror och sensorer stabil och pålitlig prestanda, även i de mest krävande utomhusapplikationerna.
Smart uppvärmning – transparent värmefolie

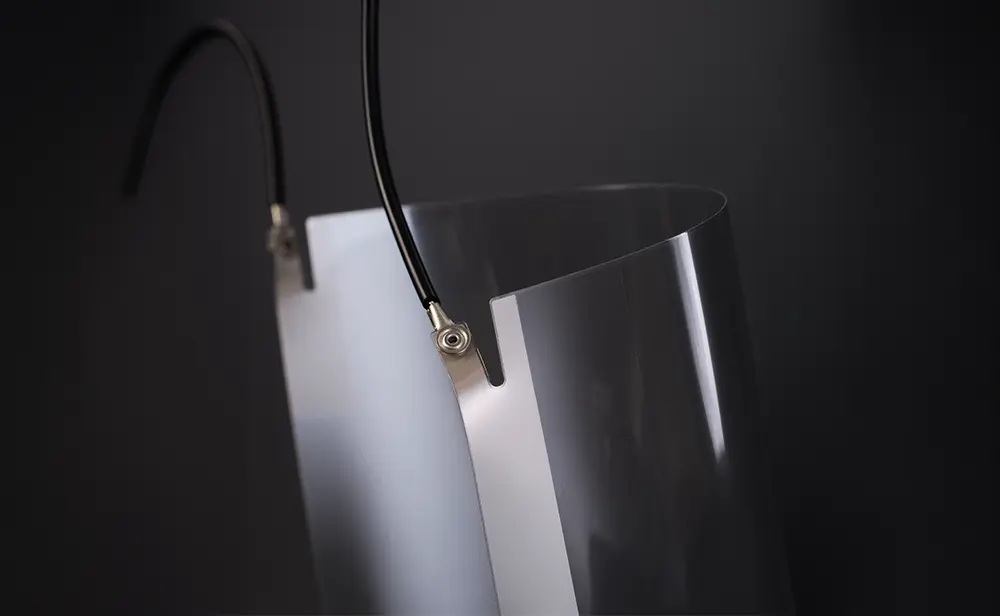

Transparent värmefolie är tunna och flexibla värmefilmer som genererar värme effektivt med hjälp av elektrisk ström. De är uppbyggda av högledande material integrerade i en transparent bärfolie, vilket ger utmärkt värmeöverföring samtidigt som maximal optisk transparens bibehålls. När värmefolien integreras i en yta är den i princip osynlig.
Den lätta och ultratunna konstruktionen gör installationen enkel, även på ojämna eller böjda ytor. Med precis och jämn värmefördelning ger transparent värmefolie energieffektiv uppvärmning genom att endast värma de ytor som verkligen behöver det – exempelvis kameror, sensorer, pekskärmar och optiska system.
Tack vare den robusta metallnätstekniken (metal mesh) som används i konstruktionen är värmefolien mycket tålig och idealisk för långvarig utomhusanvändning, även vid extrema temperaturer och krävande väderförhållanden.
Metal-mesh-teknik
Metal-mesh-teknik möjliggör tillverkning av mycket transparent, homogen och elektriskt ledande transparent värmefolie. Tekniken bygger på att mycket tunna silverledare trycks på en folie som är belagd med ett ultratunt transparent lager av koppar och kolnanorör (CNT). Tack vare dessa avancerade material uppnås avsevärt lägre resistansvärden jämfört med traditionella tekniker, vilket gör att värmefolien kan drivas med låga spänningar, även via batteridrift. Resultatet är hög värmeeffekt med minimal energiförbrukning.
Med en transparens på över 90 % inom våglängdsområdet 400–900 nm och resistansvärden ned till 1 Ω/sq är metal-mesh-teknik idealisk för robusta och högpresterande transparenta värmefolier. Dessa egenskaper gör tekniken särskilt lämpad för LiDAR- och radarsystem, som spelar en allt viktigare roll i automatiserade och autonoma applikationer i krävande miljöer.
Med effekttäthet upp till 3000 W/m² och maxtemperaturer upp till 85 °C stödjer metal-mesh-baserad transparent värmefolie ett brett spektrum av krävande utomhus- och industriapplikationer – från optik och sensorteknik till avancerade machine-vision-system.
”Värmefolie baserad på transparent elektronik erbjuder många fördelar. Med hjälp av metal-mesh-teknik uppnår vi avsevärt lägre resistansvärden samtidigt som produktionseffektiviteten ökar. Smart uppvärmning ger samma värmeeffekt med lägre energiförbrukning – vilket sparar både energi och värdefull tid för användarna.”
— Sebastian Gepp, Head of Printed Electronics Development, KUNDISCH
Tekniska data
-
Effekttäthet upp till 3000 W/m² och max temperatur 85 °C
-
Transparens upp till 93 %
-
Funktionell för kamera-, LiDAR- och radarsystem
-
Specifik resistans: 1 Ω/sq
-
Värmefolien kan efterbearbetas med screentryck
-
Flexibel och enkel att integrera
-
Kan struktureras efter applikationens krav
-
Standardstorlek: 250 × 430 mm (specialmått på förfrågan)
-
Små serier är redan kostnadseffektiva
-
Brett användningsområde
Vilka är fördelarna med metal-mesh-teknik?
Tillverkning av transparent värmefolie ställer höga krav på material som samtidigt måste vara mycket ledande och mycket transparenta – en kombination som är svår att uppnå med konventionella tekniker. Metal-mesh-teknik löser denna utmaning.
Med denna metod produceras homogena, transparenta och elektriskt ledande filmer genom en flerskiktsbaserad tryckprocess. Två ultratunna silverledare trycks på folien för att leda den elektriska strömmen. Mellan dessa ledare finns ett transparent funktionellt skikt bestående av en blandning av mikrometertunn koppar och kolnanorör (CNT). Detta skikt ger utmärkt elektrisk ledningsförmåga samtidigt som det förblir i det närmaste osynligt.
Jämfört med traditionella material som ITO (indiumtennoxid) erbjuder metal-mesh-baserad värmefolie avsevärt lägre resistansvärden. Det innebär att samma värmeeffekt kan uppnås med betydligt lägre energiförbrukning. Resultatet är att transparent värmefolie snabbt når arbetstemperatur, vilket sparar både energi och tid för användaren.
En annan viktig fördel är den höga designflexibiliteten. Med etablerade trycktekniker kan värmestrukturen anpassas exakt efter kundspecifika krav. En enkel rektangulär beläggning är inte alltid optimal för att uppnå önskad värmeeffekt med definierade elektriska parametrar. Metal-mesh-teknik gör det möjligt att skräddarsy geometri, resistans och värmeegenskaper för varje enskild applikation.
Utöver detta möjliggör tekniken betydligt högre produktivitet jämfört med traditionella tillverkningsmetoder, vilket förbättrar skalbarhet och kostnadseffektivitet – särskilt vid serieproduktion.
Kontakta ETM4U för mer information
Vill du veta mer om transparent värmefolie för krävande utomhusmiljöer och extrema temperaturvariationer? Kontakta ETM4U. I applikationer med optiska kameror och sensorer måste systemen kontinuerligt klara tuffa miljöförhållanden. För att säkerställa driftsäker funktion måste synfältet hållas helt fritt från kondens, imma och is – annars kan funktionella problem eller systemfel snabbt uppstå.
ETM4U erbjuder teknisk rådgivning och skräddarsydda lösningar som säkerställer att dina kameror, sensorer och optiska system fungerar tillförlitligt även i de mest krävande förhållandena.
Kontakta ETM4U för rådgivning, teknisk support och rätt lösning för din applikation.
