ESD-SKYDDSGUIDE – PRODUKTER FÖR SÄKER ELEKTRONIKHANTERING

Vad är ESD (Electrostatic Discharge)?

ESD, eller elektrostatisk urladdning, uppstår när elektrisk laddning snabbt överförs mellan två objekt. Detta kan ske vid direkt kontakt eller på grund av skillnader i elektrisk potential. Vanliga orsaker till ESD är friktion, separation och induktion.

Inom elektronikindustrin är ESD ett stort problem. När en elektrostatisk urladdning träffar känsliga komponenter kan det orsaka permanenta skador på kretsar och leda till produktfel eller funktionsstörningar.

För att förebygga ESD-skador används särskilda ESD-säkra material och metoder, till exempel:

• Jordning av personal och utrustning

• Användning av ESD-säkra arbetsstationer

• Speciell förpackning och hantering av elektronik

Genom att arbeta systematiskt med ESD-skydd minskar man risken för kostsamma driftstopp och defekta produkter.

Vad är ESD-skydd?

ESD-skydd handlar om att skydda känsliga elektroniska komponenter mot de skadliga effekterna av elektrostatisk urladdning (Electrostatic Discharge). När du arbetar direkt med elektronik, kretskort eller annan högteknologisk utrustning måste du vara medveten om riskerna med ESD.

En ESD-händelse kan jämföras med ett miniatyrt blixtnedslag i en elektrisk enhet. Effekterna varierar: vissa urladdningar är ofarliga, men andra kan orsaka:

• Tillförlitlighetsproblem och prestandaförsämring

• Latenta skador som förkortar livslängden på komponenter

• Smältning eller utbrändhet

• Totala systemfel

Grunderna i effektivt ESD-skydd

För att bygga upp en heltäckande ESD-kontrollstrategi krävs flera åtgärder:

1. ESD-kontrollprodukter – exempelvis antistatiska mattor, handledsband och förpackningslösningar

2. Miljöfaktorer – kontroll av luftfuktighet, jordning och arbetsmiljö

3. ESD-säkra kläder och arbetskläder – skyddskläder som minskar risken för urladdning

4. ESD-utbildning och rutiner – säker hantering av komponenter och kontinuerlig kompetensutveckling

Genom att kombinera dessa metoder minskar du risken för kostsamma ESD-skador och förbättrar tillförlitligheten i elektronikproduktionen.

Vad orsakar elektrostatiska urladdningar (ESD)?

Elektrostatisk urladdning (ESD) uppstår när två ytor, föremål eller kroppar med olika elektriska laddningar kommer i kontakt eller tillräckligt nära varandra. Skillnaden i laddning gör att elektroner och protoner snabbt utbyter energi för att jämna ut potentialskillnaden.

Vanliga orsaker till ESD

• Friktion – exempelvis när material gnids mot varandra och laddningsuppbyggnad sker

• Separation – när två ytor skiljs åt efter kontakt

• Induktion – laddningar som påverkas utan direkt kontakt

Det här är samma princip som när du får en liten stöt av ett dörrhandtag. I större skala är det samma fenomen som orsakar åska och blixtar.

Varför är ESD farligt?

Även vid mycket låga laddningar kan elektrostatisk urladdning störa eller skada känsliga elektroniska komponenter. ESD kan leda till:

• Tillfälliga driftstörningar

• Permanent skada på kretsar

• Gnistor som i vissa miljöer kan antända gaser eller damm

Därför är det avgörande att förstå orsakerna till ESD och använda rätt ESD-skydd i elektronikproduktion och hantering.

Antistatiska symboler – så känner du igen ESD-märkning

Elektroniska komponenter och enheter som är känsliga för elektrostatisk urladdning (ESD) är oftast märkta med särskilda antistatiska symboler. Dessa symboler fungerar som en tydlig varning om att produkten kräver ESD-skydd och måste hanteras försiktigt.

Det finns inte bara en enda symbol för ESD. Istället används främst tre olika ESD-symboler som du bör känna till när du arbetar med elektronik och kretskort:

• Symbol för ESD-känsliga komponenter

• Symbol för ESD-skyddad arbetsmiljö

• Symbol för jordningskrav

Genom att känna igen dessa antistatiska symboler kan du undvika skador på känsliga komponenter och säkerställa korrekt hantering i en ESD-säker miljö.

ESD-symbol – vad betyder den?

Den vanligaste ESD-symbolen används på produktförpackningar, komponenter och arbetsplatser för att markera risk för elektrostatisk urladdning. Symbolen är oftast tryckt i gult eller orange och visar en hand i en triangel med en linje genom.

Denna märkning varnar för att produkten är ESD-känslig och kan ta skada om den inte hanteras korrekt. När du ser ESD-symbolen bör du alltid vidta lämpliga ESD-kontrollåtgärder, till exempel jordning, användning av ESD-armband eller arbete i en ESD-säker miljö.

Att känna igen och förstå ESD-märkning är avgörande för att skydda känsliga komponenter och säkerställa hög tillförlitlighet inom elektronikproduktion och service.

ESD-skyddssymbol – vad den betyder

ESD-skyddssymbolen kan vid första anblicken likna ESD-känslighetssymbolen, men det finns en viktig skillnad. Här syns en hand i en triangel utan snedstreck, men istället omges den av en båge eller bubbla ovanför.

Denna symbol används för att markera att en produkt är ESD-skyddande. Det innebär att den innehåller minst en kontrollfunktion mot elektrostatisk urladdning, som är utformad för att minska risken för ESD-händelser.

När du ser ESD-skyddssymbolen betyder det att produkten bidrar till en säkrare hantering av känsliga komponenter i en ESD-kontrollerad miljö.

ESD Common Point Ground Symbol – gemensam jordpunkt

ESD common point ground symbol markerar en gemensam jordpunkt. Det betyder att enheten är korrekt jordad och kan användas för att på ett säkert sätt leda bort ansamlad elektrostatisk elektricitet.

Symbolen visar var personal kan ansluta sig innan de hanterar ESD-känsliga komponenter. Genom att koppla upp sig mot en gemensam jordpunkt minskar risken för att en elektrostatisk urladdning (ESD) ska skada känsliga kretsar eller enheter.

Att känna igen och använda ESD common point ground symbol är en viktig del av ESD-skydd inom elektronikproduktion, service och laboratoriemiljöer.

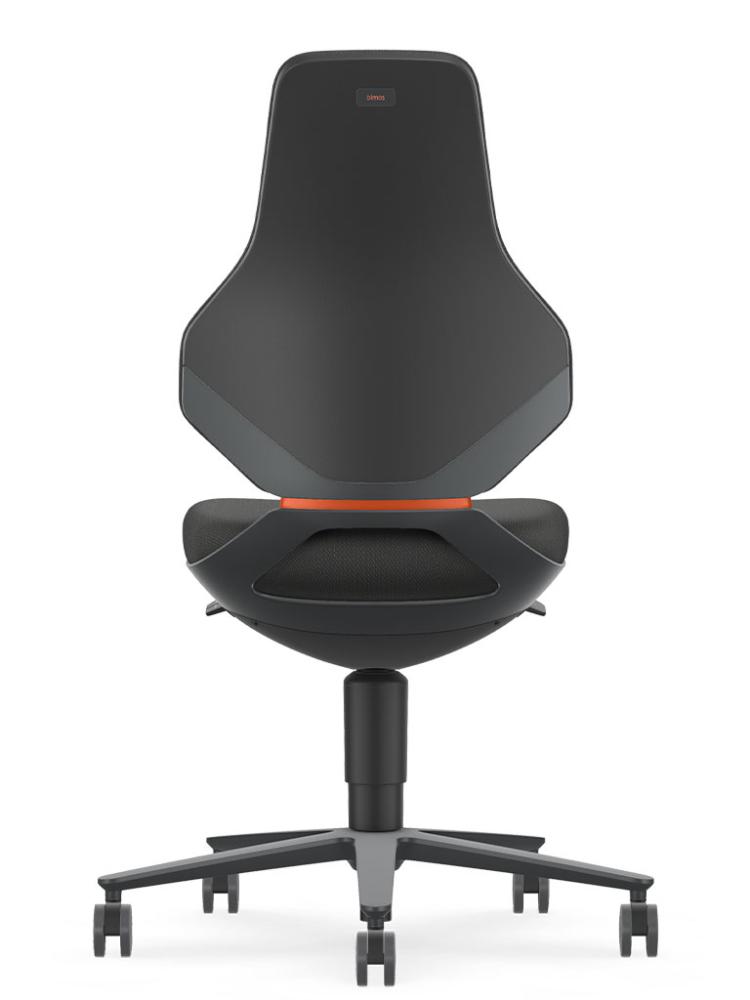

ESD-stolar från Bimos – ergonomi och pålitligt ESD-skydd

ESD-stolar från Bimos är designade för att ge maximalt skydd mot elektrostatisk urladdning (ESD) och är en central del av varje ESD-arbetsplats. Tack vare ett avledningsmotstånd och ytmotstånd på 10⁶ Ω förhindras uppbyggnad av statiska laddningar. All genererad laddning leds effektivt bort till det ledande golvet, vilket säkerställer pålitligt skydd för både användare och känsliga komponenter.

Konstruktion och material

Bimos ESD-stolar är byggda för både ergonomi och ESD-skydd:

• Ledande komfortklädsel

• Ytbehandlade ståldelar

• Volymledande plastkomponenter

• Jordade hjul och glidfästen

Den genomtänkta konstruktionen skapar ett helhetssystem där alla delar leder statisk elektricitet på ett kontrollerat sätt. Resultatet är säkra, ergonomiska och effektiva arbetsförhållanden i elektronikproduktion, laboratorier och ESD-zoner.

Anpassningsbara lösningar

Alla Bimos ESD-stolar kan anpassas efter behov – från klädsel och färg till armstöd och fotring. Det gör att du får en stol som inte bara skyddar mot ESD, utan också ger högsta komfort för medarbetarna.

. Vi hjälper dig att välja rätt ergonomisk ESD-stol från Bimos för din arbetsplats, så att du får både optimalt stöd och ett pålitligt ESD-skydd.

Vill du veta mer om ESD-säkrade områden?

Är du intresserad av att skapa eller förbättra ett ESD-säkrat område (EPA) på din arbetsplats? Vi erbjuder kompletta lösningar för ESD-skydd, från planering till rätt produkter och utbildning.

Kontakta oss så hjälper vi dig att bygga en säker och effektiv miljö för hantering av känsliga elektroniska komponenter.
