Schroff PXIe – Anpassade PXI Express-chassin och controllers

Mekaniska justeringar för PXIe-chassi

Våra PXIe-chassin är utformade med flexibla alternativ för mekaniska justeringar för att möta unika applikationskrav. Genom att anpassa kortburen, chassit och kylsystemet säkerställer vi maximal tillförlitlighet och prestanda i krävande test- och mätmiljöer.

Viktiga funktioner för mekaniska justeringar

• Justerbar kortbur och chassidesign – möjliggör exakt mekanisk anpassning för skräddarsydda konfigurationer.

• Anpassningsbar märkning och utseende – justera frontpaneler, branding och yttre design efter projektets behov.

• Unika monterings- och miljöalternativ – anpassa chassit för specifika miljöer, inklusive robusta eller utrymmesbegränsade applikationer.

• Skalbara kylsystem – öka kylkapaciteten genom att lägga till eller uppgradera fläktar när antalet slots växer.

• Styrning av luftflödesriktning – välj och kontrollera luftflödets väg för att optimera den termiska prestandan i din installation.

Med dessa mekaniska anpassningsfunktioner kan du bygga ett PXIe-system som exakt matchar dina krav på prestanda, design och hållbarhet.

Modulär backplane-design

För maximal flexibilitet använder våra PXIe-system en modulär backplane-design som gör det enklare att anpassa och uppgradera. Genom att flytta aktiva komponenter till separata mezzaninkort förenklas både underhåll och skalbarhet.

Fördelar med modulär backplane

• Aktiva komponenter på mezzaninkort – ökar tillförlitligheten och förenklar uppgraderingar.

• Blanda och kombinera funktionsmoduler – skapa ett anpassat PXIe-system för dina specifika testbehov.

• Passiv backplane-design – består endast av passiva anslutningar, vilket gör modifieringar enklare och mer kostnadseffektiva.

Denna modulära arkitektur ger snabbare kundanpassning, minskad komplexitet och långsiktig flexibilitet i din PXIe-testinfrastruktur.

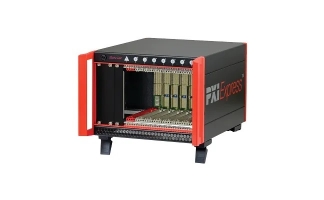

PXI Express System – 4U, 8 Slots, Gen 3

Detta PXIe-chassi är en kraftfull lösning för avancerade test- och mätapplikationer. Med högpresterande Gen 3 PCIe-switching och flexibel systemdesign erbjuder det både tillförlitlighet och skalbarhet.

Tekniska specifikationer

• PXI Express Desktop Chassis, 4U, 44 HP

• 1 PXIe systemslot och 7 hybridslots – för bred kompatibilitet och flexibilitet

• Gen 3 PCIe-switching med standard fyralänks (4x4) systemslot för maximal prestanda

• Kraftfullt kylkoncept med temperaturstyrda fläktar, låg ljudnivå och 50 W per slot @ 15K temperaturökning

• Bottom-to-back airflow för optimal kylning och lång livslängd

• Integrated Cabinet Monitoring Module (CMM) för övervakning och kontroll

• Brett utbud av AC-ingångar – huvudströmbrytare på baksidan, strömbrytare på framsidan

• Extern 10 MHz klocka (in/ut) via bakpanel för synkronisering

Fördelar

• Utmärkt balans mellan prestanda, kylning och låg ljudnivå

• Idealisk för krävande PXIe testmiljöer

• Flexibel design som stödjer både standardiserade och avancerade applikationer

PXI Express System – 4U, 18 Slots, Gen 3

Detta PXIe-chassi erbjuder hög kapacitet och topprestanda för avancerade test- och mätapplikationer. Med 18 slots och Gen 3 PCIe-switching är det designat för att hantera krävande uppgifter i både utveckling och produktion.

Tekniska specifikationer

• PXI Express Desktop Chassis, 4U, 84 HP – utrustad med handtag och 19" monteringsfästen

• 1 PXI Express Systemslot (16 HP bredd)

• 1 PXI Express Timing Slot för avancerad synkronisering

• 16 Hybridslots för maximal flexibilitet

• Gen 3 PCIe-switching med standard fyralänks (4x4) systemslot

• Kraftfull kylning: temperaturstyrda fläktar, låg ljudnivå och 50 W per slot @ 15K temperaturökning

• Bottom-to-back airflow för optimal termisk prestanda

• Cabinet Monitoring Module (CMM) för integrerad övervakning

• Brett AC-ingångsområde: huvudströmbrytare på baksidan, strömbrytare på framsidan

• Externa 10 MHz klocka in/ut via bakpanelen

Fördelar

• 18 slots för hög densitet och utökade applikationer

• Stabil och låg ljudnivå tack vare smart kylkoncept

• Stöd för avancerade synkroniseringslösningar via PXI Express Timing Slot

• Perfekt för stora och komplexa PXIe testmiljöer

PXI Express System – 4U, 18 Slots, Gen3x8

Detta PXI Express-chassi är utvecklat för högpresterande test- och mätapplikationer. Med Gen 3x8 PCIe-switching, robust kylning och flexibel slot-konfiguration är det perfekt för komplexa system och krävande miljöer.

Tekniska specifikationer

• PXI Express Desktop Chassis, 4U, 84 HP med handtag och 19" monteringsfästen

• 1 PXI Express Systemslot (16 HP bredd)

• 1 PXI Express Timing Slot för avancerad synkronisering

• 16 Hybridslots för bred kompatibilitet

• Gen 3 PCIe-switching med dual-link (1x16 och 1x8) systemslot för maximal bandbredd

• Kraftfull kylning: temperaturstyrda fläktar, låg ljudnivå och 80 W per slot @ 15K temperaturökning

• Bottom-to-back airflow för stabil termisk prestanda

• Cabinet Monitoring Module (CMM) för integrerad systemövervakning

• Brett AC-ingångsområde: huvudströmbrytare på baksidan, strömbrytare på framsidan

• Extern 10 MHz klocka in/ut via bakpanelen

• Trigger in/ut via SMA-kontakt på frontpanelen

Fördelar

• Dual-link Gen 3 PCIe (1x16 och 1x8) för högsta prestanda

• 80 W per slot gör chassit idealiskt för strömkrävande moduler

• Integrerad trigger via SMA ger enkel och flexibel synkronisering

• Utmärkt val för avancerade och storskaliga PXIe-testmiljöer

Fördelar

• Kompakt formfaktor frigör utrymme i PXIe-chassit

• Hög bandbredd för komplexa och datatunga applikationer

• Flexibel anslutning via GbE, USB 3.0 och DisplayPort

• Tillförlitlig prestanda med kraftfull Intel Core-processor och snabb NVMe SSD
