Så väljer du rätt kapsling och apparatskåp för ditt projekt

Steg för steg – så här väljer du rätt kapsling för din applikation

• Rätt kapsling skyddar elektroniken och ger slutprodukten längre livslängd, även i krävande miljöer.

• En genomtänkt kapslingsdesign höjer produktens värde och stärker varumärkets identitet – både visuellt och funktionellt.

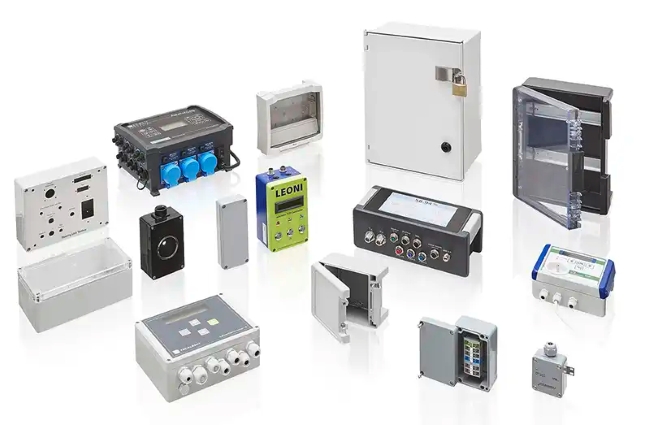

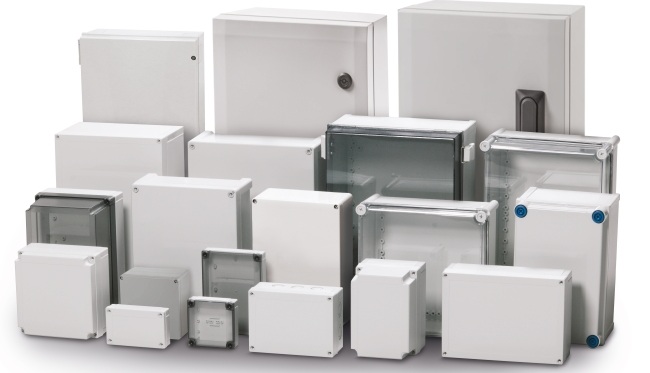

• ETM4U erbjuder ett av marknadens bredaste sortiment, med över 5 000 standardkapslingar från Bopla samt hela Fibox och nVent Schroff's sortiment. Allt finns tillgängligt via lager i Finland, Tyskland och Norge för snabb och säker leverans.

Välj kapsling tidigt – en avgörande faktor för kostnad och funktion

• Välj kapsling så tidigt som möjligt i utvecklingsprocessen – det minskar risken för omkonstruktioner och håller nere totalkostnaden.

• Att söka kapsling när alla parametrar redan är låsta leder ofta till att man måste välja en större och dyrare modell, eftersom alla tre dimensioner måste passa exakt.

• Våra varumärken och produktfamiljer erbjuder kapslingar i många olika storlekar, vilket gör det enkelt att använda en enhetlig designlinje över flera produkter och serier.

• ETM4U har lång erfarenhet av kapslingslösningar och hjälper dagligen kunder att hitta rätt kapsling – från standard till kundanpassade alternativ. Den expertisen får du som kund direkt nytta av.

Kundanpassad, standard eller helt unik – vi hjälper dig att välja rätt kapsling

• ETM4U kundanpassar kapslingar med håltagning, bearbetning och bestyckning enligt dina anvisningar. Ett enkelt sätt att få en kapsling som är färdig att använda direkt vid leverans.

• Hittar du ingen kapsling som passar? Då kan vi även hjälpa dig att utveckla en helt unik och skräddarsydd kapsling anpassad efter din produkt, funktion och miljö.

• Nedan hittar du en sammanställning av viktiga faktorer att ta hänsyn till när du ska välja den optimala kapslingen för din applikation.

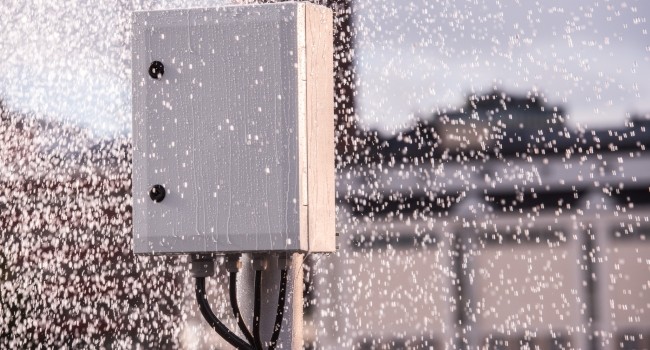

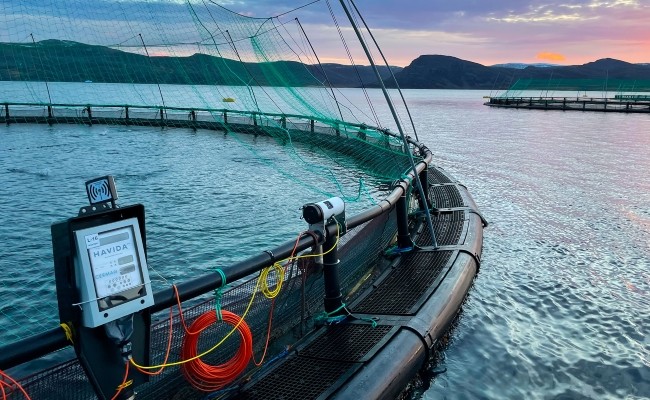

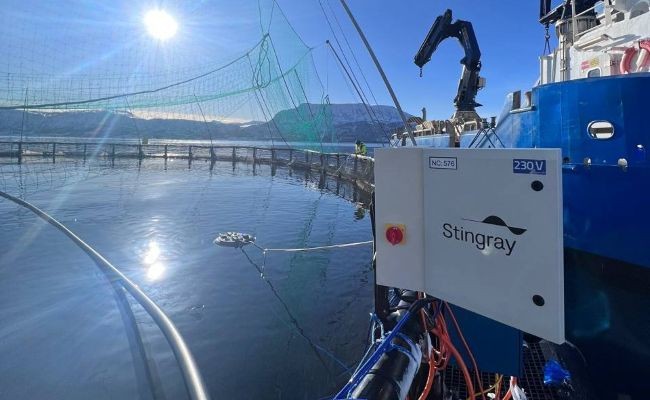

Inomhus eller utomhus? Välj kapsling efter miljö och påverkan

Vid utomhusplacering är det särskilt viktigt att välja rätt typ av kapsling för att säkerställa lång livslängd och pålitlig funktion. En hög kapslingsklass (IP) räcker inte alltid – du behöver även ta hänsyn till flera yttre faktorer, såsom:

• UV-strålning
• Snabba temperaturväxlingar
• Regn, snö och fukt
• Kemikalier, salt och andra externa påverkningar

Även kapslingar med hög IP-klass kan drabbas av kondensproblem. Den mest effektiva lösningen är att använda en membranventil, t.ex. vår DAE M12, som monteras direkt på kapslingen. Ventilen möjliggör tryckutjämning, vilket förebygger kondens och skyddar den interna elektroniken.

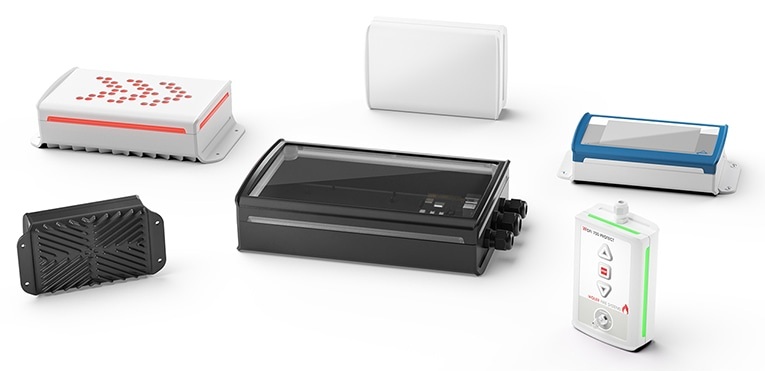

Plastkapslingar – flexibla, lätta och designvänliga

Plastkapslingar är ett starkt val för många applikationer, särskilt när design, vikt och miljötålighet är avgörande.

Fördelar med plastkapslingar:

• Möjlighet till komplex och attraktiv design – idealiskt när produkten ska sticka ut visuellt.
• Låg vikt – perfekt för portabla enheter eller installationer där vikt spelar roll.
• Rostar inte – plast är helt korrosionsfritt.

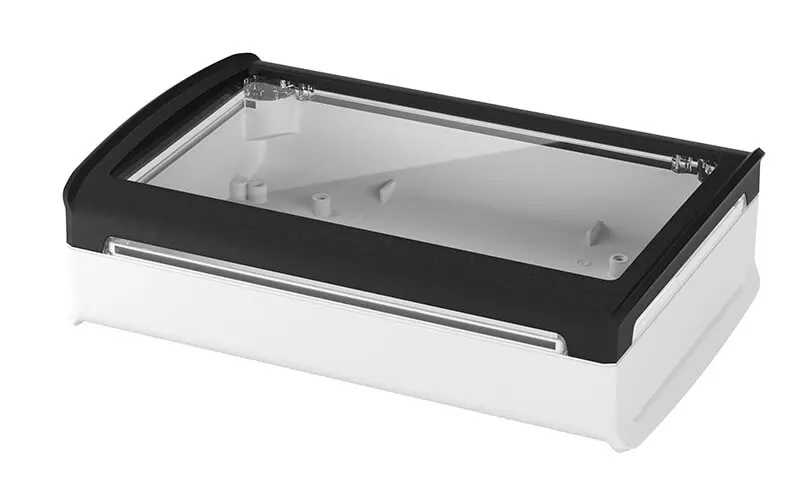

• Transparent lock – kan väljas när visuell inspektion eller displayfunktion är viktigt.
• Bra motståndskraft mot omgivande miljö – rätt plastmaterial tål kemikalier, saltvatten, smuts och andra yttre påfrestningar.

Aluminiumkapslingar – robusta, värmeavledande och EMC-säkra

Aluminiumkapslingar används ofta i industriella och tekniskt krävande miljöer där hållbarhet och EMC-skydd är viktiga faktorer.

Fördelar med aluminiumkapslingar:

• Mycket robusta och slagtåliga – tål hårda tag och mekanisk påverkan.
• Utmärkta skärmegenskaper (EMC) – skyddar känslig elektronik mot störningar.
• Bra värmeavledning – effektiv kylning av elektronik utan extra komponenter.
• Klarar stora temperaturintervall – fungerar i både extrem kyla och värme.
• Hög kemisk beständighet – tål tuffa industriella miljöer.

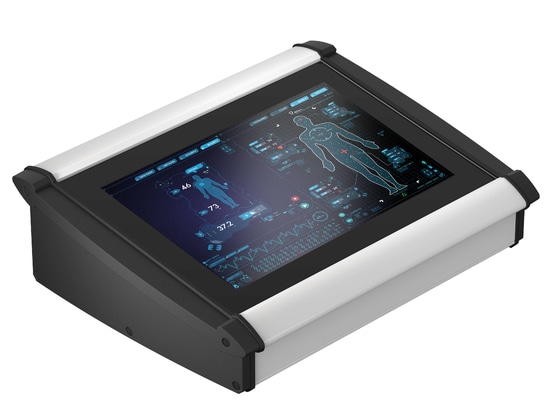

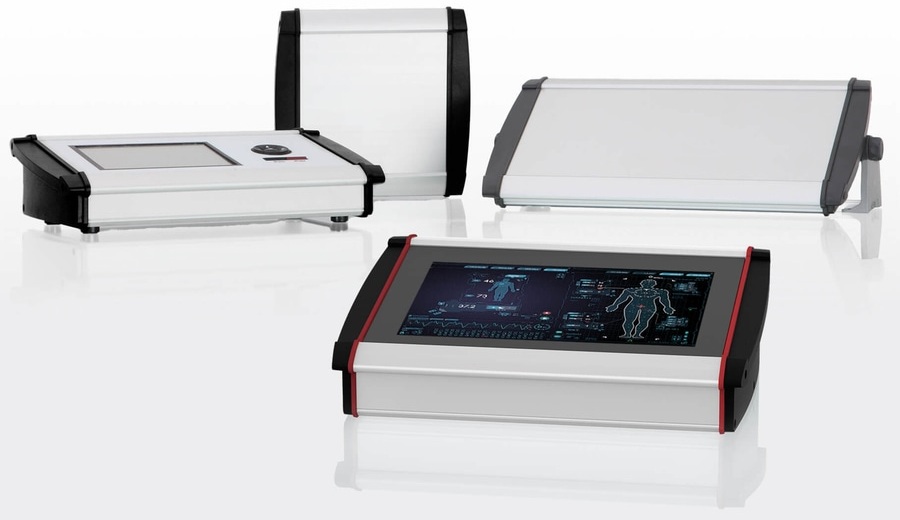

Profilkapslingar av aluminium – flexibel konstruktion och smart montering

Profilkapslingar kombinerar aluminiumets styrka med en konstruktion som gör dem lätta att anpassa.

Fördelar med profilkapslingar:

• Attraktiv och modern design – passar visuellt krävande produkter.
• Enkel längdanpassning – gör det möjligt att justera dimensioner snabbt och kostnadseffektivt.
• Smidig montering av kretskort – många profiler är designade för direkt PCB-infästning.
• Robusta och slagtåliga – samma styrka som traditionella aluminiumkapslingar.
• Ofta mycket goda EMC-egenskaper – utmärkt för applikationer med krav på skärmning.
• Effektiv värmeavledning – aluminiumprofilernas konstruktion ger naturlig kylning.

Skärmegenskaper (EMC) – välj rätt kapsling från ETM4U:s sortiment

När elektroniken i en applikation riskerar att störa andra system eller påverkas av elektromagnetiska fält, är EMC-skydd avgörande. ETM4U erbjuder flera kapslingslösningar med både grundläggande och avancerade EMC-egenskaper – från plastkapslingar med ledande ytbehandling till högpresterande aluminium- och metallkapslingar.

EMC-optimerade aluminiumkapslingar från Bopla

Många av Boplas aluminiumserier, såsom Bocube Alu, Alubos och Alustyle, erbjuder naturligt goda skärmegenskaper tack vare materialets ledningsförmåga.
EMC-prestandan kan enkelt förbättras med:

• Ledande EMC-packningar

• Jordningspunkter

• EMC-optimerade lock och tätningar

Perfekt för industri, IoT-utrustning och elektronik som kräver stabil drift i störutsatta miljöer.

nVent Schroff – avancerade EMC-lösningar för 19” system och elektronikmoduler

För applikationer där EMC-kraven är kritiska, erbjuder ETM4U Schroff-system med branschledande skärmning:

• Interscale serierna – små, modulära metallkapslingar med integrerad EMC-skärmning

• RatiopacPRO – desktop och rackmonterade kapslingar med EMC-satser

• Varistar och Novastar 19” skåp – EMC-optimerade klimatskåp för avancerad industri och test/measurement

Schroff är ofta förstahandsvalet inom telecom, försvar, automation och mätinstrument där EMC-kraven är extra höga.

Plastkapslingar från Bopla – EMC-förbättras med ytbehandling

Plastkapslingar kan uppnå hög EMC-prestanda genom:

• Ledande Cu-lack (kopparlack) applicerad på insidan

• Byta standardpackning mot en EMC-packning

• Skärmade genomföringar och kabeldragning

Detta gör plastkapslingar attraktiva där man vill kombinera låg vikt, designfrihet och EMC-skydd – exempelvis handhållna instrument, IoT, gatewaylösningar och sensorhubbar.

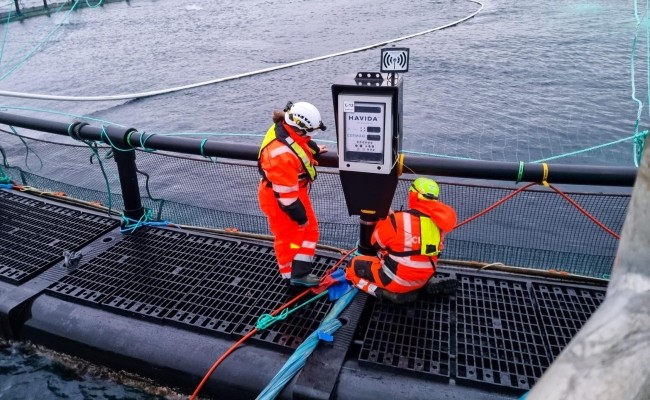

Placering och användning – välj kapsling efter applikation

• Hur ska den slutliga produkten användas? Monteringssätt, miljö och belastning påverkar vilket kapslingsalternativ som är rätt för din applikation.

• Välj rätt tillbehör för optimal montering. Till våra kapslingar och skåp finns ett brett utbud av tillbehör som gör det möjligt att skapa en installation som är perfekt anpassad efter just dina behov.

Rätt storlek – välj kapsling i rätt skede av utvecklingen

• Välj kapsling så tidigt som möjligt. Att leta kapsling när alla parametrar redan är låsta leder ofta till att man tvingas välja en större och dyrare modell för att få plats med elektroniken.

• Profilkapslingar ger större flexibilitet. Eftersom längden vanligtvis kan anpassas är profilkapslingar ett mer förlåtande alternativ vid varierande mått.

• Fördelar med standardkapslingar. Med ett brett sortiment av standardstorlekar kan du enkelt byta dimension utan att investera i nya verktyg – en kostnadseffektiv och snabb lösning i utvecklingsfasen.

Montagemöjligheter – anpassa kapslingen efter din elektronik

• Vad ska monteras i kapslingen? Elektronik, kretskort, kontakter och mekaniska komponenter ställer olika krav på kapslingens konstruktion.
• Olika kapslingar erbjuder olika montagemöjligheter. Beroende på serie och material kan du få funktioner som:
– Spår för att enkelt skjuta in kretskort (PCB)
– Montageklackar i botten eller lock
– Möjlighet att montera DIN-skena
– Försänkt lock med skyddande ram för membrantangentbord eller overlays
– Montageplatta som tillbehör för flexibel komponentplacering

Genom att välja en kapsling med rätt montagemöjligheter sparar du både tid och kostnader i utvecklings- och produktionsfasen.

Kapslingsklass (IP) och slagtålighet (IK) – vad betyder siffrorna?

När du väljer kapsling är både kapslingsklass (IP) och slagtålighet (IK) viktiga indikatorer på om kapslingen klarar den miljö där din slutprodukt ska användas. Dessa standarder hjälper dig att bedöma om en kapsling är ett lämpligt alternativ för din applikation.

Vad betyder IP-klassningen?

IP följs av två siffror som visar kapslingens skyddsnivå:

• Den första siffran anger två faktorer:
  – Skydd mot beröring av farliga delar (personskydd)
  – Skydd mot inträngning av fasta föremål (t.ex. damm)
• Den andra siffran anger skyddsnivån mot vatten (t.ex. regn, spolning, nedsänkning).

OBS: IP-klasser tar inte hänsyn till materialets åldrande eller temperaturvariationer. De anger endast resultatet från ett standardiserat testförfarande.

Vad betyder IK-klassningen?

IK-klass anger kapslingens slag- och stöttålighet.
Den visas som IK följt av två siffror, där:

• IK10 är högsta slagtålighet
• IK00 är lägsta

Testet utförs genom att en definierad vikt (kg) släpps från en bestämd höjd (cm) mot kapslingen för att simulera mekanisk påverkan.

IP – Första siffran (fasta föremål & personskydd)

IP – Andra siffran (vatten)

IK-KLASSNING – Slag- och stöttålighet

Brandklassning

Brandklassning är en viktig faktor när du väljer kapsling till elektronik, särskilt för applikationer som ska exporteras till Nordamerika eller där krav på självsläckande material förekommer.
Den mest etablerade teststandarden för plastmaterial är UL 94, framtagen av Underwriters Laboratories.

Så fungerar brandtestet enligt UL 94

UL 94 testar plastens förmåga att:

• Självslockna

• Motstå brinnhastighet

• Undvika droppbildning av brinnande material

• Minimera efterglödtid

Provbitar i standardiserade dimensioner utsätts för definierad flamma för att fastställa vilken brandklass materialet klarar.

Krav vid export

För produkter som exporteras till Nordamerika krävs ofta att kapslingen är tillverkad av plast som uppfyller UL 94 V0, vilket innebär:

• Mycket god självsläckningsförmåga

• Minimal brinnhastighet

• Ingen droppande smälta som antänder material under testet

Vanliga plastmaterial och deras brandklassning

Kontakt – Vi hjälper dig att välja rätt kapsling

Kontakta ETM4U för rådgivning och support kring hur du väljer den kapsling som passar bäst för just ditt projekt. Våra experter hjälper dig gärna hela vägen från val av standardkapsling till kundanpassad lösning.
